為魚塘增氧機設計離網太陽能供電系統是一個可行的方案，尤其適合偏遠無電網地區或希望降低長期電費成本的養殖戶。下面是華紐電能整理的一個詳細的設計思路和關鍵考慮因素：
☛可靠供電： 確保增氧機（尤其是關鍵時段如夜間、陰雨天）能持續穩定運行，保障魚類安全。
☛獨立運行： 不依賴公共電網。
☛經濟實用： 在滿足可靠性前提下，優化初始投資和長期維護成本。

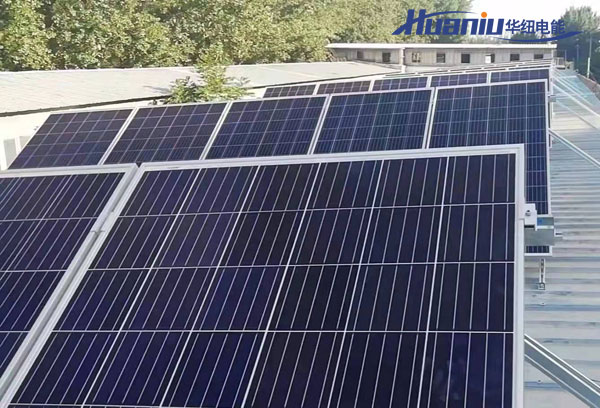

1. 太陽能電池板：
☛作用： 將太陽能轉化為直流電。
☛關鍵參數：
☛總功率： 這是最核心的參數，需要根據增氧機功率、運行時間和當?shù)厝照諚l件精確計算。
☛類型： 單晶硅效率高、壽命長，適合面積有限的情況；多晶硅性價比高。優先選擇單晶硅。
☛電壓： 通常選擇單塊電壓較高的板子（如36V或72V規格），串聯達到系統工作電壓（通常48V或更高），減少線路損耗。
☛安裝： 朝南（北半球），傾角根據當?shù)鼐暥日{(diào)整以最大化全年發電量。確保無遮擋（樹木、建筑陰影）。
2. 太陽能充電控制器：
☛作用： 管理光伏板對蓄電池的充電過程，防止過充和過放，保護蓄電池，最大化充電效率。
☛關鍵參數：
☛類型： 必須選擇MPPT控制器。它比PWM控制器效率高得多（尤其在冬季或光照不足時），能更充分地利用光伏板功率，顯著減少所需光伏板數量。
☛輸入電壓： 需高于光伏板陣列的最大開路電壓（Voc）。
☛輸入電流： 需大于光伏板陣列的短路電流（Isc）。
☛輸出電壓： 需匹配蓄電池組的額定電壓（如48V）。
☛輸出電流： 需滿足系統最大充電電流要求（通常由蓄電池容量決定）。
3. 蓄電池組：
☛作用： 儲存太陽能發出的電能，在夜間、陰雨天或無日照時為增氧機供電。是整個系統可靠性的關鍵瓶頸。
☛關鍵參數：
☛類型：
☛鉛酸電池 (富液/AGM/Gel)： 初始成本低，但深循環壽命相對較短（3-7年），維護要求較高（富液需加水），充放電深度有限（通常50%），體積重量大。AGM/Gel免維護但價格更高。不推薦作為首選。
☛鋰離子電池 (LiFePO4 - 磷酸鐵鋰)： 強烈推薦！ 雖然初始成本高，但優勢巨大：
☛超長壽命： 循環壽命可達3000-7000次（80%放電深度下），使用壽命10年以上。
☛高充放電效率： 能量利用率更高。
☛深放電能力： 允許放電至80%-90%甚至更高（具體看規格），顯著減少所需容量。
☛無記憶效應，免維護。
☛更寬的工作溫度范圍。
☛更輕更緊湊。
☛電壓： 通常選擇48V系統，降低電流，減少線損和線纜成本。12V/24V系統僅適用于非常小功率的增氧機。
☛容量： 至關重要！ 單位：千瓦時。需滿足無日照天數（陰雨天儲備）的用電需求。計算需考慮增氧機功率、每日運行時間、當?shù)剡B續陰雨天數（通常按3-7天設計）。鋰電的高放電深度可以顯著減小所需容量（相比鉛酸）。
☛安裝： 置于干燥、通風、溫度相對穩定的地方（避免陽光直射和嚴寒）。做好防護。
4. 逆變器：
☛作用： 將蓄電池的直流電轉換成增氧機所需的交流電。
☛關鍵參數：
☛類型： 選擇純正弦波逆變器。確保與增氧機電機兼容，運行平穩、噪音低、效率高、壽命長。修正弦波逆變器可能損壞電機或不穩定運行。
☛額定功率： 必須大于增氧機啟動功率（通常是額定功率的3-7倍！）。選擇時留有余量（建議額定功率至少是增氧機額定功率的1.5-2倍，啟動功率必須覆蓋）。
☛輸入電壓： 匹配蓄電池組電壓（如48V）。
☛輸出電壓/頻率： 匹配增氧機要求（通常220V/50Hz）。
☛效率： 選擇高效率（>90%）的型號，減少能量損失。
☛注意： 如果增氧機是直流電機（較少見），則可能不需要逆變器，直接用控制器和蓄電池驅動（需仔細匹配電壓電流）。但絕大多數增氧機是交流電機。
5. 配電與保護：
☛直流斷路器/隔離開關： 在光伏板輸入端、控制器與蓄電池之間、蓄電池輸出端安裝，便于維護和緊急斷電。
☛交流斷路器/漏電保護器： 在逆變器輸出端安裝，保護增氧機線路。
☛防雷保護器： 在光伏陣列輸入端和逆變器交流輸出端安裝，防止雷擊浪涌損壞設備。
☛合適規格的電纜： 直流側（尤其是低壓大電流部分）使用足夠粗的專用光伏電纜，減少線損。交流側使用標準電纜。所有連接牢固、防水。
6. 負載 - 增氧機：
☛精確測量： 務必實際測量增氧機的額定功率和啟動功率（啟動瞬間的峰值功率）。這是系統設計的基石。
☛能效： 選擇本身能效高的增氧機，減少整體能耗。
☛運行策略： 考慮是否可間歇運行（如開1小時停半小時），或根據溶氧量自動控制（加裝溶氧控制器），可顯著降低對蓄電池容量的需求。
1. 確定負載需求：
增氧機額定功率：☛P_rated (kW)
增氧機啟動功率：☛P_start (kW) (實測！)
每日計劃運行小時數：☛H_run (小時)
每日耗電量：☛E_day = P_rated H_run (kWh)☛
2. 確定系統自主天數：
根據當?shù)貧庀髷?shù)據（歷史連續陰雨天記錄），確定需要系統無日照也能支持的天數：☛D_autonomy (天) (通常3-7天)。
3. 計算蓄電池總?cè)萘浚?/strong>
☛鉛酸電池 (放電深度DoD ≈ 50%)：
`Batt_Capacity (kWh) = E_day D_autonomy / DoD = E_day D_autonomy / 0.5 = E_day D_autonomy 2`
☛鋰電 (放電深度DoD ≈ 80%-90%, 按85%計算)：
`Batt_Capacity (kWh) = E_day D_autonomy / DoD ≈ E_day D_autonomy / 0.85 ≈ E_day D_autonomy 1.18`
☛換算成安時 (Ah) @ 系統電壓 (V_sys, 如48V)：
`Batt_Capacity (Ah) = Batt_Capacity (kWh) ☛ 1000 / V_sys`
4. 計算所需光伏板功率：
☛目標： 在平均日照條件下，光伏板每天產生的電量不僅要滿足當天增氧機用電，還要有余量為蓄電池充滿電，以應對夜間和陰雨天。
☛公式：
`P_pv (kW) = (E_day K_sf) / (H_sun η_sys)`
☛ `K_sf (安全系數)`：通常取1.2-1.5，考慮線路損耗、灰塵、組件衰減、效率損失等。
☛ `H_sun (峰值日照小時數)`：指相當于標準測試條件下峰值功率運行的小時數（非實際白天時長）。需查當?shù)貧庀髷?shù)據（如年平均值，取最差月份值更保險）。例如，某地年均4.5小時，最差月可能只有2.5小時。
☛ `η_sys (系統效率)`：考慮控制器效率、蓄電池充放電效率、逆變器效率、線損等。通常取0.7-0.8（70%-80%）。保守點可取0.7。
☛簡化理解： 所需光伏板總功率 ≈ (日耗電量 / 當?shù)厝站行照招r(shí)數) ☛ 安全系數 / 系統效率
5. 選擇逆變器：
☛額定功率 > 增氧機額定功率 1.5 (留有余量)☛
☛峰值/浪涌功率 > 增氧機啟動功率 (P_start)
☛ 輸入電壓匹配蓄電池電壓 (V_sys)
☛ 輸出電壓/頻率匹配增氧機
6. 選擇控制器：
☛ 輸入電壓 > 光伏陣列最大開路電壓 (Voc @ 最低工作溫度)。
☛ 輸入電流 > 光伏陣列短路電流 (Isc)。
☛ 輸出電壓匹配蓄電池電壓 (V_sys)。
☛ 輸出電流 > (光伏陣列最大功率點電流 + 余量)，且滿足蓄電池最大充電電流要求（通常不超過0.2C-0.5C，C為電池容量Ah）。
優勢:
☛ 運行成本極低（陽光免費）。
☛ 環保無污染。
☛ 適合偏遠無電網地區。
☛ 減少對電網依賴和電費波動風險。
☛ 長期（10年以上）看，鋰電方案總成本可能低于持續使用柴油發電機或電網電費（尤其電價高地區）。
挑戰:
☛初始投資較高： 尤其是高質量光伏板和鋰電。
☛依賴天氣： 連續陰雨天是最大挑戰，需靠蓄電池和足夠的設計冗余解決。
☛蓄電池是薄弱環節和維護點： 鉛酸需維護壽命短；鋰電貴但壽命長免維護。
☛技術性較強： 需要合理設計和安裝，否則效率低或易損壞。
☛空間需求： 光伏板需要足夠無遮擋的安裝面積。
1. 精確測量負載： 務必實測增氧機的額定功率和啟動功率。
2. 收集當?shù)貧庀髷?shù)據： 特別是年總輻射量、月均峰值日照時數、最長連續陰雨天數。
3. 選擇可靠品牌和質量： 光伏板、控制器（MPPT）、逆變器（純正弦波）、鋰電池（LiFePO4）是關鍵部件，不要貪圖便宜。選擇有口碑的品牌和供應商。
4. 重視系統電壓： 對于功率在1kW以上的增氧機，強烈建議使用48V系統。
5. 專業設計與安裝： 如果缺乏經驗，建議咨詢專業的太陽能系統集成商進行詳細設計和安裝。確保電氣安全（防水、防雷、接地）。
6. 考慮監控： 加裝系統監控設備，遠程查看發電量、蓄電池狀態、負載情況，便于管理和故障排查。
7. 維護計劃： 定期清潔光伏板（灰塵、鳥糞），檢查接線端子是否緊固、有無腐蝕，檢查蓄電池狀態（尤其鉛酸）。
為魚塘增氧機搭建離網太陽能供電系統是技術上成熟且經濟上長期可行的方案，核心在于精確的負載測量、合理的系統設計（特別是蓄電池容量和光伏板功率計算）以及選用高質量的組件（尤其是MPPT控制器和鋰電池）。務必重視增氧機的啟動功率和當?shù)刈畈焕臍庀髼l件（連續陰雨天）。雖然初始投資較高，但能顯著降低長期運行成本，提高養殖場的能源獨立性和可持續性。
