設計氣象站的太陽能供電系統需要兼顧可靠性、穩定性和長期免維護的特點，尤其在偏遠或惡劣環境下。以下是完整的系統設計方案和關鍵考慮因素：

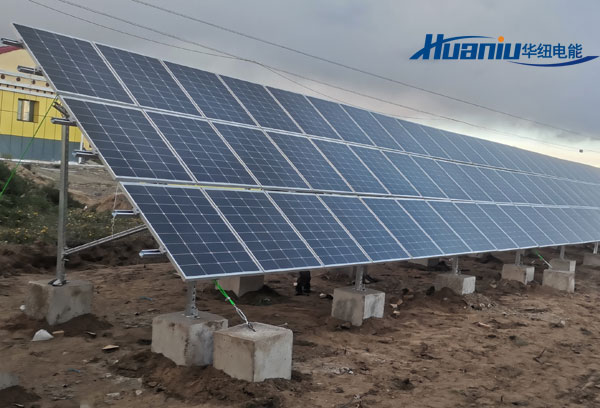

1. 太陽能電池板（光伏組件）
- 類型：單晶硅（效率高，適合弱光環境）
- 功率計算：
`總功率 ≥ 氣象站日耗電量 ÷ 當?shù)厝站行照諘r數 ÷ 系統效率（0.6-0.8）`
示例：若設備日耗電1.2kWh，當?shù)厝站照?小時，則需功率：
`1200Wh ÷ 4h ÷ 0.7 ≈ 430W` → 建議預留20%冗余，選擇 520W 組件。
- 安裝角度：按當?shù)鼐暥日{(diào)整（如北半球朝南），極端地區加防積雪設計。
2. 儲能蓄電池
- 類型：深循環膠體電池（耐低溫、防爆）或磷酸鐵鋰電池（長壽命，但成本高）。
- 容量計算：
`電池容量(Ah) = (日耗電量 × 備電天數) ÷ 系統電壓 ÷ 放電深度`
示例：備電3天，系統電壓24V，放電深度80%：
`(1200Wh×3) ÷ 24V ÷ 0.8 ≈ 187.5Ah` → 選擇 2組100Ah/24V電池組。
3. 太陽能控制器
- 類型：MPPT控制器（比PWM效率高15%-30%，尤其低溫環境）。
- 關鍵參數：
- 輸入電壓 ≥ 太陽能板開路電壓（VOC）的1.2倍；
- 輸出電流 ≥ 設備最大電流 × 安全系數（1.25）。
4. 逆變器（可選）
- 僅需為交流設備（如某些傳感器）配置，功率 ≥ 設備峰值功率 × 1.5。
- 優選純正弦波逆變器（減少電磁干擾）。
5. 配電與保護單元
- 防雷模塊（DC端SPD + 接地電阻<10Ω）
- 保險絲（組件、電池回路獨立保護）
- 環境防護箱（IP65等級，帶散熱/保溫層）
| 挑戰 | 解決方案 |
| 低溫（-30℃） | 蓄電池加熱套件 + 光伏板低溫柔性材質 |
| 高濕/鹽霧 | 全不銹鋼緊固件 + 三防漆涂覆PCB板 |
| 沙塵/積雪 | 光伏板傾角≥60° + 自動震動除雪模塊（選配） |
| 強風 | 地基深度＞凍土層 + 傾角支架風阻優化 |
1. 負載分級管理：
- 核心傳感器（溫濕度、氣壓）優先供電；
- 高功耗設備（如攝像頭、通信模塊）定時啟動。
2. 休眠模式：
- 數據采集間隔可調（如暴雪時延長至30分鐘/次）。
3. DC-DC直供：
- 12V/24V設備直接接控制器輸出，避免逆變損耗。
| 組件 | 規格 | 數量 | 備注 |
| 太陽能板 | 單晶硅260W | 2塊 | 串聯后52V VOC |
| 蓄電池 | 膠體電池 12V/100Ah | 4塊 | 串并聯成24V/200Ah |
| MPPT控制器 | 輸入60V/輸出24V, 30A | 1臺 | 支持-40℃運行 |
| 逆變器 | 純正弦波300W | 1臺 | 效率＞90% |
| 氣象站負載 | 總功耗≤15W（峰值50W） | - | 含數據采集+4G傳輸 |
> 續航能力：滿電狀態下支持5個陰雨天（日耗電1.2kWh）。
1. 遠程管理：
- 控制器集成RS485/藍牙，通過LoRa或衛星鏈路回傳發電數據（電壓、SOC）。
2. 故障自檢：
- 電池過放/板結、組件遮擋自動告警；
3. 維護周期：
- 每6個月清潔光伏板（沙塵區需縮短）；
- 每2年檢測蓄電池內阻。
- 冬季電量不足：增加光伏板傾角至緯度+15°，提升弱光發電量。
- 電池壽命短：避免放電深度＞80%，溫度＞45℃時降額使用。
- 通信干擾：逆變器與傳感器距離＞1米，磁環濾波處理線纜。
通過以上設計，太陽能供電系統可保障氣象站在無人值守環境下全年不間斷運行。實際部署前建議用PVsyst軟件模擬當?shù)剌椪諗?shù)據，并預留20%功率冗余以應對組件衰減。
