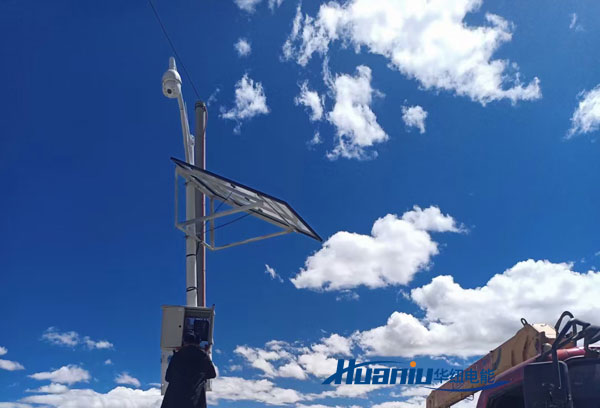

以下是針對監控設備離網太陽能供電系統的完整技術方案，涵蓋設計要點、設備選型、安裝規范和成本分析，確保在無電網區域?qū)崿F(xiàn)穩定、低維護的24小時供電：
| 要素 | 監控設備特殊要求 |
| 24小時供電 | 需解決夜間及陰雨天供電問題 |
| 電壓穩定性 | 網絡攝像機需12V±10%穩定電壓（POE設備需48V） |
| 低溫運行 | -30℃環境下電池仍可工作（寒冷地區必備） |
| 防雷擊 | 野外安裝需強化防浪涌保護 |
| 遠程管理 | 實時監測系統狀態，故障自動報警 |
1. 光伏板
- 功率計算：
`總功率(W) = (設備日耗電量×1.5) ÷ 當?shù)胤逯等照諘r(shí)數`
例：日耗1.2kWh，日照4h → 1.2×1000×1.5/4 = 450W → 選配2×250W板
- 類型：?jiǎn)尉Ч瑁ㄐ剩?2%）
- 防護：IP68級防塵防水，抗冰雹（≥35m/s沖擊）
2. 儲能電池
- 必選類型：**磷酸鐵鋰電池**（LiFePO₄）
- 工作溫度：-30℃~60℃
- 循環壽命：＞4000次（鉛酸電池僅500次）
- 容量公式：
`電池容量(Ah) = 設備日耗電量(Wh) × 備電天數 ÷ 系統電壓(V) ÷ 放電深度`
例：日耗1200Wh，備電3天，12V系統，80%放電深度 → 1200×3÷12÷0.8=375Ah → 選配2×200Ah電池
3. 智能控制器
- 核心功能：
- MPPT跟蹤（效率＞97%）
- 低溫充電補償（-25℃自動升壓）
- 4G遠程監控（APP查看發電/電量）
- 負載智能管理（低電壓自動切斷）
4. 電源轉換設備
|
設備類型 |
作用 | 選型要點 |
| POE交換機 | 為網絡攝像機供電+傳輸數據 | 支持IEEE 802.3af/at標準 |
| DC-DC穩壓器 | 將電池電壓穩定輸出至12V/24V/48V | 效率＞95%，紋波＜100mV |
| 迷你UPS | 防止重啟導致設備離線（選配） | 支持0毫秒切換 |
1. 冬季防護措施
- 光伏板傾角 = 當?shù)鼐暥?+15°（增強雪滑落）
- 電池保溫箱（內置溫控加熱膜，＜5℃自動啟動）
2. 防盜設計
- 光伏板安裝高度＞3米
- 電池箱焊接加固+GPS追蹤器
四、成本與配置方案（以2路攝像頭系統為例）
| 組件 | 標準配置 | 成本(元) |
| 光伏板 | 2×250W單晶硅（含支架） | 1,200 |
| 磷酸鐵鋰電池 | 24V 100Ah（支持-30℃） | 3,500 |
| MPPT控制器 | 40A帶4G監控功能 | 900 |
| POE交換機 | 4口千兆（含防雷） | 400 |
| 防雷/穩壓設備 | SPD+DC-DC轉換器 | 600 |
| 合計 | - | 6,600 |
> ⚡**對比傳統方案**：
> - 拉電網費用：＞15,000元（500米架空線+變壓器）
> - 柴油發電機：年耗油費＞3,000元 + 維護成本
| 故障現象 | 原因分析 | 解決措施 |
| 冬季頻繁斷電 | 電池低溫容量衰減 | 增加保溫箱+超配電池容量20% |
| 雷雨后設備損壞 | 未安裝三級防雷 | 加裝SPD并檢測接地電阻 |
| 陰天持續離線 | 光伏功率不足 | 增加20%光伏板或配套小型風力發電機 |
