光伏離網儲能系統是完全獨立于公共電網運行的清潔能源供電方案，其核心在于通過光伏發電、儲能電池和智能控制實現能源的自給自足。以下是系統原理、關鍵組件及典型應用的深度解析：
1. 光伏發電階段
- 光照條件下，光伏板將光能轉化為**直流電（DC）
- 充放電控制器對電能進行**MPPT最大功率點跟蹤**，提升發電效率
2. 儲能與供電階段
- 富余電能存儲：控制器將多余電力存入電池（避免棄光）
- 負載直接供電：
- 白天：光伏發電優先直供負載
- 夜間/陰天：電池放電經逆變器轉為交流電供負載
- 極端情況：電池電量不足時，柴油發電機自動啟動補電
3. 核心控制策略
- 電壓/頻率自治：逆變器自主建立電網標準（50Hz/220V）
- 多源協調：光伏、電池、發電機按優先級智能切換
| 組件 | 核心功能 | 技術要點 |
| 光伏陣列 | 光能→直流電轉換 | 根據負載功率和日照時數設計裝機容量（kWp） |
| MPPT控制器 |
1. 追蹤光伏板最大輸出功率點 2. 防止電池過充 |
效率>98%，支持高壓輸入（如150VDC） |
| 儲能電池 |
1. 能量緩存池 2. 維持系統電壓穩定 |
磷酸鐵鋰為主： - 循環壽命≥6000次 - DoD 90% |
| 離網逆變器 |
1. DC/AC轉換（純正弦波） 2. 獨立構建微電網 3. 多能源調度 |
需具備“黑啟動”能力，THD<3% |
| 備用電源 | 極端天氣下的電力補充（柴油/燃?xì)獍l(fā)電機） | 通過ATS開關自動切換 |
> ✅ 關鍵設計原則：
> 電池容量 > 日均耗電量 × 無日照天數
> 光伏功率 > 峰值負載功率 × 1.5倍冗余
| 特性 | 離網系統 | 并網系統 |
| 電網依賴 | 完全獨立運行 | 依賴電網穩定 |
| 電能存儲 | 必須配置大容量儲能 | 可選配置 |
| 電壓控制 | 逆變器自主建壓 | 同步電網電壓/頻率 |
| 成本構成 | 電池占比40%-60% | 光伏組件占比70%以上 |
| 典型應用 | 無電網地區/移動設備/應急電源 | 家庭/工商業節電 |
1. 偏遠地區供電

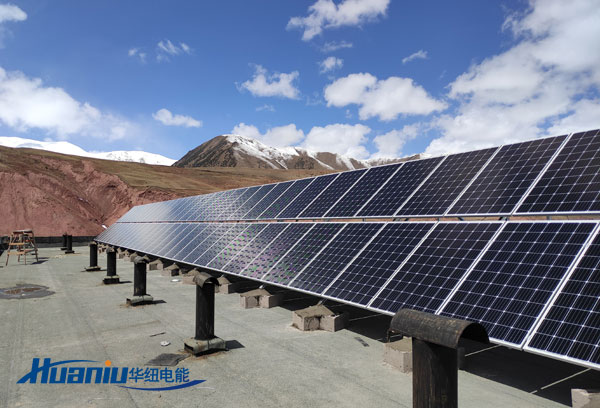

- 案例：高原牧區定居點
- 配置：
光伏： 10kWp
電池： 80kWh (滿足3天陰雨)
負載： 照明+冰箱+基站（日均20kWh）
- 價值：成本低于電網延伸50km的建設費用
2. 移動式應急電源
- 案例：地質勘探隊營地
- 設計特點：
- 集裝箱式一體化系統（防護等級IP65）
- 支持油電混合供電（光伏+柴油機）
- 快速部署能力（<2小時通電）
3. 海島微電網
- 案例：熱帶旅游島
- 技術方案：
- 風光儲互補（光伏+風力+儲能）
- 海水淡化設備供電（峰值功率50kW）
- 防鹽霧腐蝕特種機柜
4. 通信基站
- 需求：7×24小時不間斷供電
- 配置要點：
- N+1冗余逆變器
- 寬溫電池（-40℃~60℃）
- 遠程監控系統
5. 農業灌溉
- 案例：沙漠農場
- 系統優勢：
光伏直驅水泵 + 儲能供電夜間滴灌
- 省去逆變環節，效率提升至92%
- 節水灌溉系統夜間運行錯峰用電
6. 特種車輛/船舶
- 設計挑戰：
- 抗振動電池支架
- 有限空間能量密度優化（三元鋰電池）
- 船體傾斜狀態下的充放電安全
| 組件 | 規格參數 | 數量 | 功能說明 |
| 光伏板 | 550W單晶雙面 | 96塊 | 總功率52.8kWp |
| 儲能電池 | 磷酸鐵鋰 | 1套 | 200kWh系統 |
| 離網逆變器 | 50kW三相+100%不平衡負載能力 | 2臺 | 并聯冗余 |
| MPPT控制器 | 150A/450VDC | 6臺 | 支持組串級優化 |
| 柴油發電機 | 30kW靜音型 | 1臺 | 后備啟動時間<10秒 |
總結：光伏離網儲能系統是實現能源自主的終極解決方案，其技術核心在于**能源時空轉移能力**與**智能調度算法**的深度融合。在無電網地區、移動應用及高可靠性需求場景中，該系統不僅是供電手段，更是支撐現代生產生活的關鍵基礎設施。
