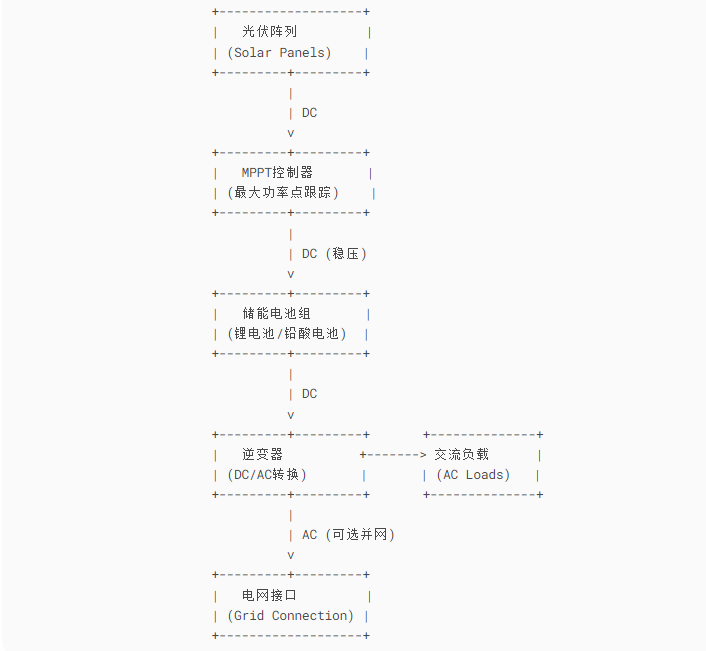

光伏儲能電站將光伏發電與儲能技術完美融合的系統，猶如為電網裝上了"綠色充電寶"，既能高效捕獲取之不盡的陽光饋贈，又能通過智能儲能裝置實現電能的時空平移。在技術層面，現代光伏儲能電站采用模塊化設計，光伏組件如同精密的太陽能捕手，將光能轉化為直流電；儲能系統則扮演著"電能銀行家"的角色，鋰離子電池、液流電池等先進儲能介質各顯神通，配合智能能量管理系統（EMS）實現充放電的精準調控。以下是光伏儲能電站的原理圖及詳細解析，涵蓋系統構成、能量流動路徑和關鍵設備功能：
二、系統詳解
1. 光伏陣列（Solar Array）
- 功能：將太陽能轉化為直流電（DC）。
- 結構：多塊光伏板串聯或并聯，提升電壓或電流。
- 示例：12塊500W單晶硅組件，組成6KW陣列。
- 關鍵參數：
- 開路電壓（Voc）：約40V/塊（串聯后480V）。
- 最大功率點電壓（Vmp）：約36V/塊。
2. MPPT控制器
- 功能：實時追蹤光伏陣列的**最大功率點（MPPT）**，提升發電效率。
- 工作原理：
- 通過調節DC-DC電路，使光伏板輸出電壓穩定在最佳功率點（如Vmp=36V）。
- 支持寬電壓輸入范圍（如100-500V），適配不同光照條件。
- 效率：98%以上，顯著優于傳統PWM控制器。
3. 儲能電池組
- 功能：存儲光伏發電的富余能量，平衡供需。
- 核心參數：
- 容量：25KWh（支持18KWh日耗電+冗余）。
- 放電深度（DoD）：磷酸鐵鋰電池可達90%，鉛酸電池約50%。
- 電池管理系統（BMS）：
- 監控單體電壓、溫度，防止過充/過放。
- 均衡電池組內各單體電量。
4. 逆變器（Inverter）
- 功能：將電池或光伏的直流電（DC）轉換為交流電（AC）。
- 類型：
- 離網逆變器：純正弦波輸出，獨立運行（無電網交互）。
- 并網逆變器：與電網同步，支持余電上網（需符合并網標準）。
- 關鍵參數：
- 輸出功率：3KW（持續），4.5KW（峰值，應對電機啟動）。
- 效率：>93%（工頻逆變器），>98%（高頻逆變器）。
5. 配電與保護系統
- 組成：
- 交流配電柜：分配電能至負載，集成斷路器、電表。
- 防雷裝置：防止雷擊損壞光伏板和電子設備。
- 接地系統：確保設備安全接地。
- 保護功能：
- 過流、短路、漏電保護。
- 電池過充/過放自動切斷。
三、能量流動模式
1. 白天光照充足時
- 路徑：光伏發電 → MPPT控制器 → 優先供電負載 → 剩余電能存入電池。
- 示例：
- 光伏發電5KW，負載需求3KW → 2KW存入電池。
2. 夜間或陰雨天氣
- 路徑：儲能電池 → 逆變器 → 供電負載。
- 放電策略：
- BMS根據負載優先級自動調節放電功率。
- 電池電量低于20%時，觸發低電量保護（停止放電）。
3. 并網模式（可選）
- 余電上網：光伏發電量超過負載需求且電池已滿時，向電網售電。
- 電網充電：電價低谷時從電網取電為電池充電（需配置雙向逆變器）。
四、典型應用場景原理圖
1. 離網系統（野外工業供電）
光伏陣列 → MPPT控制器 → 鋰電池 → 離網逆變器 → 3KW工業設備
2. 并網儲能系統（電網調峰）
光伏陣列 → 并網逆變器 → 電網
↑
儲能電池（通過雙向逆變器）
六、設計注意事項
1. 容量匹配：光伏功率 ≥ 日均負載需求 ÷ 有效日照時間 × 1.5（冗余系數）。
2. 環境適配：
- 高寒地區：電池需加熱裝置（維持0℃以上）。
- 高溫地區：增加散熱系統（防止電池過熱）。
3. 擴展性：預留10%~20%的電池和光伏擴容空間。
通過上述原理圖和解析，可清晰理解光伏儲能電站的能量轉換鏈路和核心設備協作邏輯。實際設計中需結合具體場景優化參數（如光照數據、負載曲線等）。
