戶外離網光伏電源解決方案的核心在于利用太陽能獨立發電并存儲，為遠離電網的戶外活動或設備提供穩定、可靠的電力。這種方案非常適合野營、房車旅行、偏遠地區作業、應急備用、通信基站、監控設備等場景。以下是華紐電能整理的一個系統化的戶外離網光伏電源解決方案框架：
1. 自給自足： 不依賴公共電網。
2. 穩定供電： 在無日照（夜晚、陰雨天）時也能提供所需電力。
3. 環境適應： 能適應戶外多變的氣候（溫度、濕度、風雨）。
4. 便攜性與耐用性： 根據需求平衡便攜性、功率和耐用性。
5. 安全可靠： 電氣安全、電池安全、防雷防雨等。
6. 易用性： 安裝、操作、維護簡便。
1. 太陽能電池板：
作用：將光能轉化為直流電能。
選擇關鍵：
類型：單晶硅（效率高、空間有限首選）、多晶硅（性價比高）、薄膜（柔韌性好、重量輕但效率低）。
功率：根據負載總功耗和當?shù)厝照諚l件計算所需總功率（通�？紤]日均耗電量 + 儲能需求 + 系統損耗 + 冗余）。例如：總負載日均耗電1kWh，考慮3天陰雨天備用，系統效率80%，日均有效日照4小時，則所需總功率 ≈ (1kWh 3) / (4小時 0.8) ≈ 940W。
戶外考慮：選擇耐候性強的面板（抗UV、防水、抗風壓），便攜式應用可選擇折疊板或柔性板。
2. 儲能電池：
作用：儲存太陽能板產生的電能，在無光或高負載時放電供電。
選擇關鍵：
類型：
鉛酸電池：便宜、技術成熟，但體積大、重量重、壽命相對短、充放電深度淺、低溫性能差。適合固定或?qū)χ亓坎幻舾械牡统杀痉桨浮?/p>
鋰電池：（主流選擇）
磷酸鐵鋰：強烈推薦！ 安全性高、循環壽命長（2000-6000次）、充放電深度高（可達80-100%）、寬溫性能較好（尤其低溫優于三元鋰）、無記憶效應。重量體積比能量高。成本比鉛酸高，但綜合性價比最優。
三元鋰：能量密度最高（更輕更�。�，但安全性相對低（需優秀BMS保護）、循環壽命相對較短、成本高、高溫性能稍差。常見于高端便攜電源。
容量：根據負載在無日照期間的用電需求確定。例如：負載功率100W，需要連續供電10小時，則電池容量至少為 100W 10h / 電池電壓（如12V）≈ 83.3Ah @ 12V。還需考慮充放電深度（如鉛酸只能用50%，鐵鋰可用80-90%）、系統效率和冗余。
戶外考慮：鋰電池（尤其鐵鋰）是首選。需確保電池組有良好的溫度管理和防護（防水防塵防震）。
3. 充放電控制器：
作用：管理太陽能板對電池的充電過程（防止過充），管理電池對負載的放電（防止過放），是系統的“大腦”。
選擇關鍵：
類型：
PWM：成本低，結構簡單。但效率較低（尤其在電壓不匹配時），太陽能板利用率不高。適合小型低成本系統。
MPPT：強烈推薦！ 最大功率點跟蹤技術，能顯著提高太陽能板發電效率（比PWM高10-30%），尤其在不同光照和溫度條件下優勢明顯。雖然成本較高，但投資回報率高。
電壓匹配：控制器電壓需與太陽能板開路電壓、系統電壓（電池電壓）匹配。
電流容量：控制器額定電流需大于太陽能板的短路電流，并留有余量。
戶外考慮：選擇防護等級高的（如IP65或更高），寬工作溫度范圍。
4. 逆變器（可選但通常需要）：
作用：將電池的直流電轉換為交流電（如220V/110V），供交流電器使用。
選擇關鍵：
類型：
純正弦波：輸出波形與市電相同，適用于所有電器（尤其是精密電器、電機類如冰箱、水泵、電動工具等）。推薦選擇。
修正弦波：輸出波形為階梯波，成本低，但可能導致部分電器效率降低、噪音增大甚至損壞（如帶電機、開關電源、醫療設備的電器）。不推薦用于敏感負載。
額定功率：必須大于所有同時使用的交流負載峰值功率之和（尤其注意電機類啟動功率可能是額定功率的3-7倍�。�。留出20-30%余量。
輸入電壓：匹配系統電池電壓（如12V， 24V， 48V）。
戶外考慮：同樣關注防護等級、散熱和溫度適應性。如果負載全是直流設備（如12V LED燈、USB設備），可以不需要逆變器。
5. 配電與保護：
作用：連接各組件，分配電力，并提供過流、短路、防反接等保護。
組件：
直流斷路器/保險絲：在太陽能板輸入到控制器、控制器輸出到電池、電池輸出到逆變器/直流負載等關鍵線路上安裝，防止過流和短路。
直流開關：方便切斷各支路電源進行維護。
接線端子/連接器：使用防水、可靠的連接器（如MC4用于太陽能板）。
線纜：選擇截面積足夠、耐候性好的直流電纜，減少線損（壓降控制在3%以內）。
戶外考慮：極其重要！ 所有接線盒、連接器、開關等必須達到高防護等級（IP65或更高）。使用防水膠帶、熱縮管、防水接線盒進行防護�？紤]防雷措施（如安裝浪涌保護器SPD）。
6. 負載：
明確需求：列出所有需要供電的設備及其：
電壓（直流DC / 交流AC）
功率（瓦特W）
每日使用時長（小時）
是否同時使用
是否有高啟動功率（電機類）
1. 確定負載需求： 詳細統計所有負載的功率、電壓、使用時間，計算總?cè)站碾娏浚╓h）和峰值功率（W）。
2. 確定系統電壓： 根據負載功率和傳輸距離選擇（12V適合小功率近距離，24V/48V適合功率更大或距離較遠，效率更高損耗更�。�。
3. 計算電池容量： 根據日均耗電量、期望的無日照續航天數、電池類型（DOD）和系統效率計算所需電池總?cè)萘浚ˋh @ 系統電壓）。
4. 計算太陽能板功率： 根據日均耗電量、當?shù)厝站行照招r數、系統效率（包括控制器、線損、電池充放電效率）和冗余系數（如1.2-1.5倍），計算所需太陽能板總功率（Wp）。
5. 選擇充放電控制器：
類型：優先選MPPT。
電壓：匹配系統電壓。
電流：額定輸入電流 > 太陽能板總短路電流 1.25；額定輸出電流 > 最大充電電流要求。
6. 選擇逆變器（如果需要交流電）：
類型：優先選純正弦波。
功率：額定功率 > 所有同時使用交流負載的峰值功率之和 1.2-1.3。
電壓：匹配系統電壓。
7. 設計配電與保護： 選擇合適的線徑（計算壓降）、斷路器/保險絲規格、高防護等級連接件和外殼。
8. 集成與結構設計：
便攜式/移動式：考慮一體化設計（如太陽能發電箱），將電池、控制器、逆變器、保護電路、輸出接口集成在一個堅固、防水、帶提手/輪子的箱體內。太陽能板可折疊或分體連接。
半固定/固定式：設計穩固的支架安裝太陽能板，電池和控制設備安裝在防護機箱內。布線需固定并做好防護。
1. 防水防塵： 重中之重！ 所有關鍵部件（接線盒、控制器、電池箱、逆變器外殼、連接器）必須達到IP65或更高防護等級。線纜入口使用防水格蘭頭。
2. 防雷： 在雷電多發區，應為太陽能板陣列和系統安裝浪涌保護器，并做好接地。
3. 防風： 太陽能板支架必須牢固可靠，能承受當?shù)刈畲箫L(fēng)力。便攜式板使用時需妥善固定。
4. 耐溫： 選擇寬溫工作范圍的部件（尤其電池和控制器）。鋰電池在低溫下性能會下降（鐵鋰相對較好），高溫下需注意散熱。必要時為電池箱增加保溫/散熱措施。
5. 防震： 移動應用需考慮設備在顛簸環境下的固定和抗震性。
6. 防盜： 對于固定或半固定安裝，考慮防盜措施。
7. 維護： 設計應便于清潔太陽能板（灰塵、鳥糞影響發電效率）和檢查連接。
1. 小型便攜發電箱：
功率：100W - 500W 太陽能板（折疊/便攜）
電池：0.5kWh - 2kWh 磷酸鐵鋰電池
輸出：12V/24V DC 輸出口（點煙器口、安德森口）、USB口、純正弦波AC 輸出（300W-1000W）
控制器：集成MPPT
應用：露營、自駕游、攝影、小型數碼設備供電、應急照明。
2. 房車/游艇離網系統：
功率：300W - 2000W+ 太陽能板（車頂安裝）
電池：2kWh - 10kWh+ 磷酸鐵鋰電池組（24V/48V系統）
控制器：獨立大功率MPPT控制器
逆變器：大功率純正弦波逆變器（2000W-5000W+），可能帶市電充電/切換功能。
應用：為房車生活電器（冰箱、水泵、照明、空調、廚電）供電。
3. 偏遠工作站/監控站：
功率：根據負載需求定制（幾百W到幾kW）
電池：較大容量鐵鋰電池組（48V系統常見）
控制器：MPPT控制器
逆變器：根據需要選擇

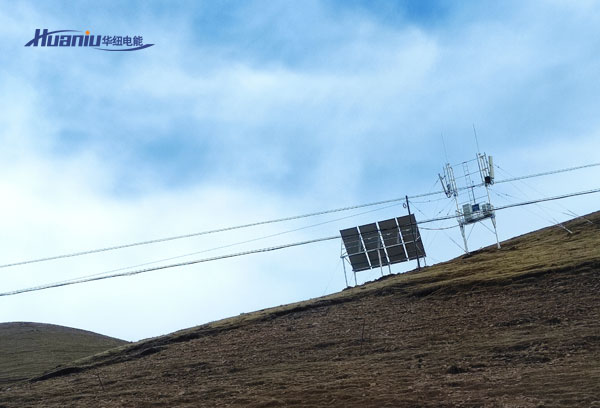

應用：氣象站、通信中繼站、森林防火監控、農業灌溉控制、邊境監控。
設計一個成功的戶外離網光伏電源解決方案，關鍵在于精確匹配負載需求、合理選型核心組件（特別是高效MPPT控制器和安全的磷酸鐵鋰電池）、以及針對嚴苛戶外環境進行周全的防護設計（防水防塵防雷防風耐溫）。務必進行詳細的負載統計和能源計算，并留出足夠的冗余。對于復雜或高功率系統，建議咨詢專業的光伏系統設計師。
希望這個詳細的框架能幫助你規劃和構建你的戶外離網電源系統！如有更具體的需求（如負載清單、預算、應用場景細節），華紐電能可以提供更多信息以便給出更有針對性的建議。
