為野外作業設計太陽能供電系統需要綜合考慮能源自給性、環境適應性、便攜性/可移動性以及可靠性。這類系統通常需要脫離電網運行，且可能面臨惡劣天氣、運輸顛簸等挑戰。下面是一個詳細的系統設計指南：

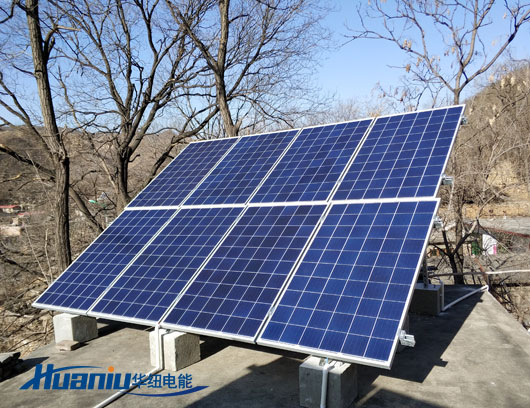

1. ☀️ 太陽能電池板 (光伏組件):
類型: 單晶硅（效率高、耐候性好，首選）、多晶硅（性價比高）、柔性組件（可彎曲，適合曲面或輕量化需求）。
功率: 根據負載功率和日照條件計算。關鍵參數：每日用電量 (Wh) = 設備功率 (W) × 使用小時數 (h)�？紤]陰雨天和系統損耗，通常設計時需放大2-3倍。
電壓: 常用12V, 24V, 48V系統電壓。電壓越高，線路損耗越小，適用于功率較大的系統。
安裝: 便攜式支架（可調角度）、折疊式（易運輸）、固定安裝在作業車輛/設備上。
2. �� 儲能蓄電池:
類型:
鋰離子電池 (LiFePO4 首選): 能量密度高、重量輕、循環壽命長 (2000-5000次以上)、支持深放電 (80-90% DoD)、充電快、無記憶效應、寬溫適應性好（部分型號支持-20℃充電）。最適合野外移動場景，盡管初始成本高。
鉛酸電池 (AGM/Gel): 價格較低、技術成熟、維護簡單（AGM免維護）。但重量大、體積大、循環壽命短 (300-800次)、不支持深放電 (50% DoD)、充電慢、低溫性能差（嚴寒地區需保暖）。適用于預算極低或固定式備用場景。
容量 (Ah): 關鍵參數：電池總?cè)萘?(Wh) = 系統電壓 (V) × 電池標稱容量 (Ah)。容量需滿足：總?cè)萘?(Wh) ≥ 每日用電量 (Wh) × 預期無日照天數 / 電池最大放電深度 (DoD)。
例如：日用電量 2000Wh，要求支撐2個陰雨天，鋰電池DoD=90%。則最小容量 = 2000Wh × 2天 / 0.9 ≈ 4444Wh。如系統電壓24V，則需約 185Ah 鋰電池組。
3. �� 太陽能充電控制器 (MPPT):
功能: 管理太陽能板對電池的充電過程，防止過充過放，保護電池。
類型:
MPPT控制器: 強烈推薦！ 效率比PWM高15-30%，尤其當太陽能板電壓遠高于電池電壓時（常見于串聯多塊板子）。能最大化利用太陽能，在光照不足時也能充電，顯著提升系統效率。支持更高輸入電壓，減小線損。
PWM控制器: 價格便宜，結構簡單。僅適用于太陽能板電壓接近電池電壓（如12V板充12V電池）且功率較小、預算極低的情況。
規格: 額定電流 ≥ 太陽能板總功率 (W) / 系統電壓 (V) × 1.25 (安全裕量)。輸入電壓需匹配太陽能板開路電壓。
4. �� 逆變器 (如需使用交流設備):
功能: 將蓄電池的直流電 (DC, 如12V/24V/48V) 轉換為交流電 (AC, 通常220V/50Hz)。
類型:
純正弦波逆變器: 首選！ 輸出波形與市電相同，兼容所有電器（尤其電機類、精密儀器、醫療設備、充電器），無噪音干擾。
修正弦波逆變器: 價格較低，波形為階梯波，可能導致部分設備（如電機、微波爐、某些充電器）效率降低、發熱、噪音甚至損壞。僅適用于純阻性負載（燈泡、電爐）且預算緊張時。
功率: 額定功率 ≥ 所有同時使用的交流設備峰值功率之和 × 1.5 (安全裕量，考慮啟動電流)。持續功率需滿足設備穩定運行需求。
效率: 選擇效率 > 90% 的型號，減少能量損失。
保護功能: 過載、短路、過壓、欠壓、過熱保護必須。
5. �� 配電與保護:
直流斷路器/保險絲: 在控制器與電池、電池與逆變器/直流負載之間安裝，保護線路和設備。
交流斷路器/漏電保護器: 在逆變器輸出端安裝，保護交流負載和人員安全。
接線端子/接線盒: 確保連接牢固、防水、防塵。
線纜: 選用足夠粗的銅芯電纜，減少壓降損耗。直流側尤其重要（電流大）。遵循電流選型規范。
6. �� 監控系統 (可選但推薦):
電池監視器: 精確顯示電池電壓、電流、剩余容量 (SOC)、充放電狀態等。
太陽能控制器顯示屏: 查看充電電流、電壓、發電量等。
物聯網模塊: 實現遠程監控（電量、故障報警），適合長時間無人值守作業點。
1. �� 詳細負載清單:
列出所有需要供電的設備。
記錄每臺設備的電壓 (DC/AC)、額定功率/運行功率 (W)、每日使用時長 (小時)。
區分直流負載 (DC) 和 交流負載 (AC)。
考慮啟動功率 (尤其電機類)，通常是運行功率的3-7倍。
計算總?cè)蘸碾娏?(Wh): `(設備1功率 × 使用時間) + (設備2功率 × 使用時間) + ...`
2. �� 評估作業地太陽能資源:
查詢當?shù)?/em>年平均峰值日照時數 (小時/天)。中國一般地區在3.5-5.5小時之間，西北高原最高。
考慮季節變化（冬季日照短、夏季可能好）、天氣概率（雨季/旱季）。
確定設計無日照天數: 即要求系統在完全沒有陽光的情況下能支撐的天數（通常1-3天，根據作業重要性和補給難度定）。
3. �� 確定蓄電池容量:
公式：`所需電池總?cè)萘?(Wh) = 總?cè)蘸碾娏?(Wh) × 設計無日照天數 / 電池最大放電深度 (DoD)`
根據系統電壓換算成安時 (Ah)：`電池容量 (Ah) = 所需總?cè)萘?(Wh) / 系統電壓 (V)`
選擇電池類型: 野外作業強烈推薦 LiFePO4鋰電池，盡管貴，但其輕量、長壽命、耐低溫、快充、深放電特性帶來的綜合優勢和可靠性遠超鉛酸電池。
4. ☀️ 確定太陽能板功率:
目標：在晴天時，太陽能板發的電不僅要滿足當天用電，還要基本補足電池在無日照期間消耗的電量。
公式：`最小太陽能板功率 (W) ≈ [總?cè)蘸碾娏?(Wh) / 當?shù)胤逯等照諘r(shí)數 (h)] × 綜合效率系數`
綜合效率系數: 考慮充電控制器效率、線路損耗、電池充電效率、灰塵遮擋、溫度影響等，通常取 1.5 - 2.0。保守點取2.0。
例如： 日耗電2000Wh，當?shù)厝站逯等照?小時，效率系數取1.8：`最小功率 ≈ (2000 / 4) × 1.8 = 900W`。
實際配置： 考慮到陰雨天后快速回充、未來負載增加、板子性能衰減，建議在計算值基礎上增加20-50%裕量。上例可能選擇 1000W - 1350W 組件。
5. �� 選擇控制器和逆變器:
控制器 (MPPT): 額定電流 ≥ (太陽能板總功率 W / 系統電壓 V) × 1.25。輸入電壓范圍需覆蓋太陽能板在最低溫和最高溫下的開路電壓。
逆變器 (純正弦波): 額定功率 ≥ 所有同時使用的交流負載峰值功率總和 × 1.5。持續功率滿足穩定運行需求。效率 >90%。
6. �� 考慮輔助能源 (混合系統 - 強烈推薦):
風光互補: 在風力資源好的地區（如高原、海邊、戈壁），加裝小型風力發電機，彌補夜間和陰雨天發電不足。
備用燃油發電機: 對于極端重要、長時間無日照或負載極大的作業，準備一臺小型靜音柴油/汽油發電機作為終極備份�？膳c系統連接（通過充電器給電池充電）或獨立使用。
7. �� 環境適應性與防護:
防水防塵: 所有設備（尤其控制器、電池箱、接線盒）需達到 IP65或更高 防護等級。線纜接頭使用防水接頭。
抗震抗沖擊: 設備固定牢靠，選用耐震設計的產品。運輸時做好緩沖。
寬溫工作: 選用工作溫度范圍寬（如 -20℃ ~ 60℃）的設備，特別是電池和控制器。嚴寒地區鋰電池可能需要加熱或保溫措施。
防腐蝕: 沿�；蚋啕}霧地區選用耐腐蝕材質和涂層。
防沙塵: 通風口加防塵網，定期清潔太陽能板表面灰塵。
8. �� 便攜性與安裝:
一體化機箱: 將電池、控制器、逆變器、保護器件集成在一個加固、防水、帶輪子的機箱內，方便移動和運輸。
折疊/輕量化組件: 選用折疊式太陽能板架或輕質板，便于車載和人工搬運。
快速連接器: 使用防呆、防水的插拔連接器，方便現場快速部署和拆卸。
車輛集成: 對于車載作業，可將太陽能板固定在車頂，系統設備安裝在車內。
✅ 優勢:
能源獨立: 擺脫對電網和燃油的依賴，尤其適合偏遠地區。
零運行成本/低維護: 無燃料費用，維護相對簡單（主要是清潔板子、檢查連接）。
靜音環保: 無噪音污染，零排放，符合綠色作業理念。
可靠性高: 無運動部件（除風機），設計得當可長期穩定運行。
模塊化擴展: 可根據需求靈活增加太陽能板和電池。
❌ 挑戰與應對:
初始投資較高: 尤其鋰電池。但長期TCO可能低于柴油發電。應對: 精算需求，避免過度設計；關注補貼政策。
受天氣影響大: 連續陰雨天是最大挑戰。應對: 合理配置電池容量；采用風光互補；準備備用發電機。
運輸與安裝: 大型系統較重。應對: 優化設計，選用輕量材料；模塊化、便攜化設計。
專業技術要求: 設計、安裝、維護需一定知識。應對: 尋求專業方案商；選擇集成度高、易用的產品；提供操作培訓。
1. 從核心需求出發，適度冗余: 不要盲目追求大功率大容量，精確計算負載，在關鍵參數（電池容量、板子功率）上留足安全余量即可。
2. 鋰電池是首選: 對于需要移動、重量敏感、可靠性要求高的野外作業，LiFePO4鋰電池的綜合優勢無可替代。
3. MPPT控制器不可省: 其提升的發電效率對有限面積的太陽能板至關重要。
4. 純正弦波逆變器: 除非負載100%是純阻性且低價值，否則必須用純正弦波。
5. 安全第一: 重視電氣安全防護（斷路、漏保、防水防火），規范布線。
6. 專業咨詢: 對于重要或復雜的項目，委托有經驗的太陽能系統集成商進行設計和安裝調試。
7. 培訓操作員: 確保現場人員了解系統基本原理、操作規程和簡單故障處理。
總結： 設計一個成功的野外作業太陽能供電系統，關鍵在于精準的負載分析、合理的能源匹配（光伏+儲能+備份）、堅固可靠且環境適應性強的設備選型，以及便于運輸部署的工程實現。雖然初期投入較高，但其帶來的能源自主性、靜音環保、低維護和長期可靠性，使其成為現代野外作業越來越主流的能源解決方案。
